При покупке новой оптики охотники часто совершают одну и ту же ошибку: выбирают прицел, но забывают правильно рассчитать высоту колец для прицела. В итоге либо объектив упирается в ствол, либо прицел стоит слишком высоко, из-за чего теряется правильная «вкладка» и страдает точность стрельбы. В этой статье мы расскажем, как за 5 минут рассчитать идеальную высоту креплений (BH) и не прогадать с выбором.
Почему высота колец для прицела (BH) — это критически важно?
Высота установки прицела влияет на два ключевых фактора:
-
Эргономика (вкладка). Чем ниже прицел для охоты, тем естественнее положение головы стрелка. Если стальные кольца слишком высокие, вам придется «тянуть шею», что ведет к быстрой усталости и параллаксу.
-
Техническая совместимость. Объектив прицела большого диаметра (например, 50мм или 56мм) просто не встанет на низкие кольца — он упрется в ствол или прицельную планку.
Что такое параметр (BH) и как его мерить?
В профессиональной среде высоту крепления для прицела называют (BH) (Bauhöhe). Но будьте внимательны: разные производители меряют её по-разному.
-

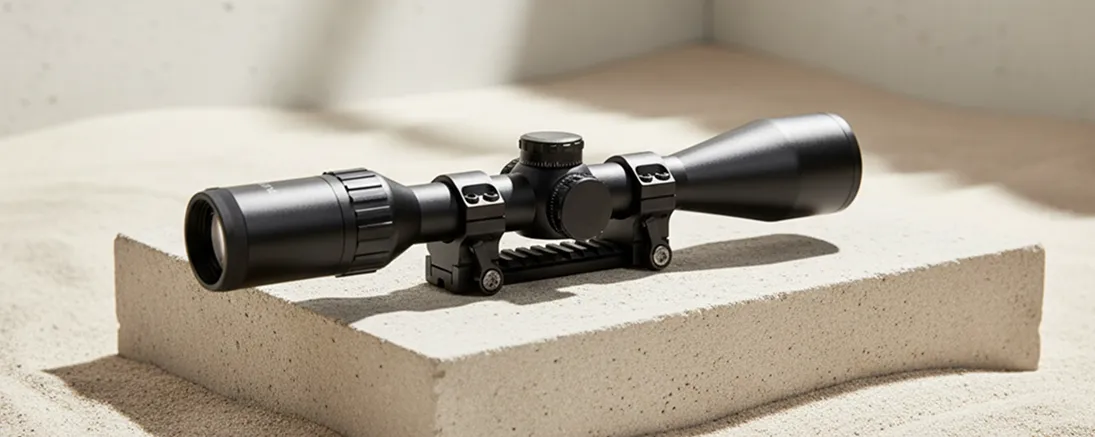

Классический BH: расстояние от верхней плоскости планки (Weaver/Picatinny) до нижней точки трубки прицела.
-
Альтернативный замер: от планки до центральной оси прицела.
Совет: При подборе креплений всегда уточняйте, какой тип замера указал производитель.
Формула идеального расчета
Чтобы понять, какая минимальная высота колец вам нужна, используйте простую формулу:
(внешний диаметр объектива / 2) — (диаметр трубки / 2) = минимальный BH
Важно: Используйте именно внешний диаметр корпуса объектива (вместе с металлом), а не диаметр линзы.
Пример: У вас оптический прицел с линзой 50мм (внешний диаметр корпуса ~58мм) и трубкой 30мм. Вам нужны кольца для прицела с BH не менее 14мм.
Таблица-ориентир для быстрого подбора колец
Если под рукой нет штангенциркуля, можно ориентироваться на стандартные значения для охотничьих карабинов со средним профилем ствола:
| Диаметр линзы (мм) | Рекомендуемая высота | Тип колец |
|---|---|---|
| 20-32мм | 6-9мм | Low (Низкие) |
| 40-44мм | 9-13мм | Medium (Средние) |
| 50-56мм | 14-18мм | High (Высокие) |
| 56мм+ | 19мм+ | Extra High |
Типичные ошибки при монтаже
-
Конфликт с рукояткой затвора. На некоторых болтовых карабинах (например, CZ 550) слишком низкие кольца на Вивер могут мешать ходу рукоятки затвора при перезарядке.
-
Игнорирование целика. Если на стволе установлены открытые прицельные приспособления (целик), они могут мешать установке длинного прицела на низкие кольца.
-
Экономия на материале. Для калибров .30-06, .300 Win Mag и выше мы рекомендуем покупать стальные кольца — алюминий может «поплыть» от сильной отдачи.

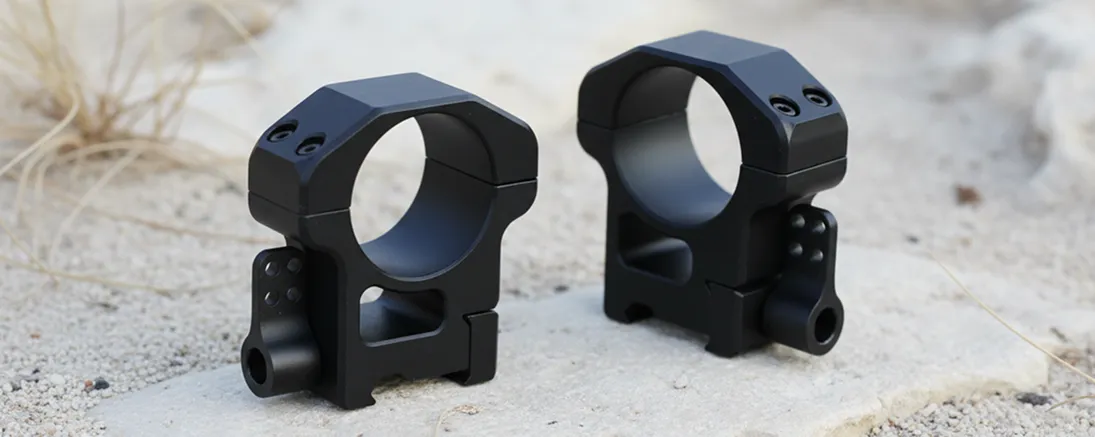

Быстросъемные кольца для прицела Windford

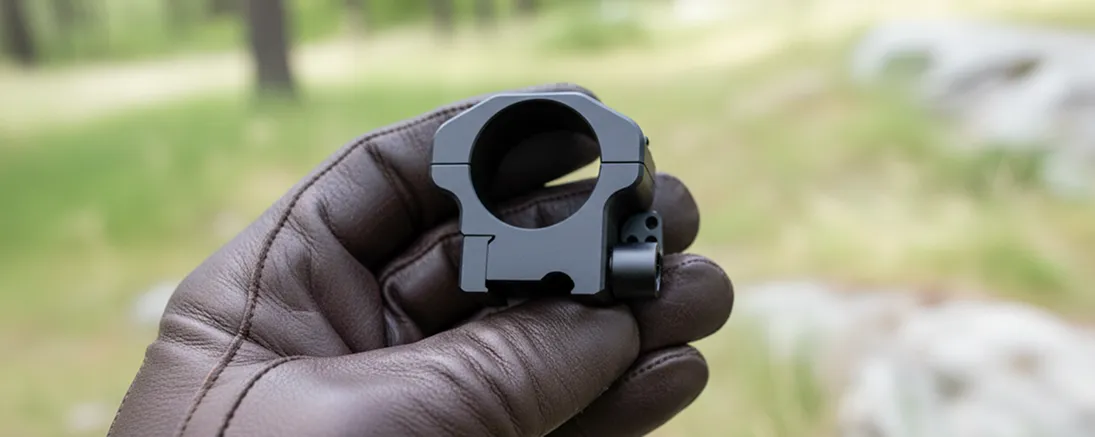

При выборе колец не стоит экономить. Качественные кольца на оптический прицел — это страховка вашего дорогостоящего устройства от повреждений при отдаче. Помните о важности правильной установки колец для достижения высокого результата во время стрельбы.
Перейти в каталог
Вопросы и ответы
Диаметр колец прицела должен строго соответствовать диаметру центральной трубки вашего прицела. Самые распространенные стандарты — 25.4мм (1 дюйм) и 30мм, реже встречаются 34мм и 36мм для охотничьей оптики. Информация о диаметре трубки всегда указана в технических характеристиках вашего прицела.
Да, это технически возможно, но эксперты рекомендуют соблюдать однородность материалов. Сталь тверже алюминия, поэтому при сильной затяжке стальные кольца могут со временем «погрызть» мягкую алюминиевую планку. Для легких сплавов лучше выбирать качественные алюминиевые кольца (7075-T6).
Главная проблема — отсутствие единообразной «вкладки». Вам придется держать голову навесу, что увеличивает риск возникновения «лун» (теней в окуляре) и снижает точность. Если конструктивно нельзя поставить прицел ниже, рекомендуется использовать регулируемую щеку приклада.
Кольца Weaver без проблем встают на планку Picatinny. Однако обратная совместимость не всегда возможна: стопорный болт колец Picatinny чуть толще, и он может не войти в более узкий паз планки Weaver. В каталоге Windford большинство моделей универсальны и подходят под оба стандарта.
Да. В любом баллистическом калькуляторе (например, «Стрелок») есть параметр «Высота прицела над стволом». Это расстояние от центра канала ствола до центра трубки прицела. Ошибка в замере этого параметра на 5мм даст существенный промах на дистанциях свыше 300 метров. Поэтому точность подбора колец для оптического прицела по высоте — это не только комфорт, но и математика вашего выстрела.
