Наши глаза воспринимают лишь около 1% всего электромагнитного спектра. Мы видим формы и цвета, но совершенно не замечаем тепловую энергию, которую излучает каждый объект. Инфракрасное (ИК) излучение – это невидимый поток информации, который окружает нас повсюду, но остается скрытым до тех пор, пока в дело не вступает специальная оптика
Тепловизор – это не просто прибор для инженеров или строителей. Сегодня это высокотехнологичное «суперзрение» в вашем кармане, позволяющее обнаружить скрытые дефекты, увидеть тепловые следы и понять истинную природу привычных вещей.

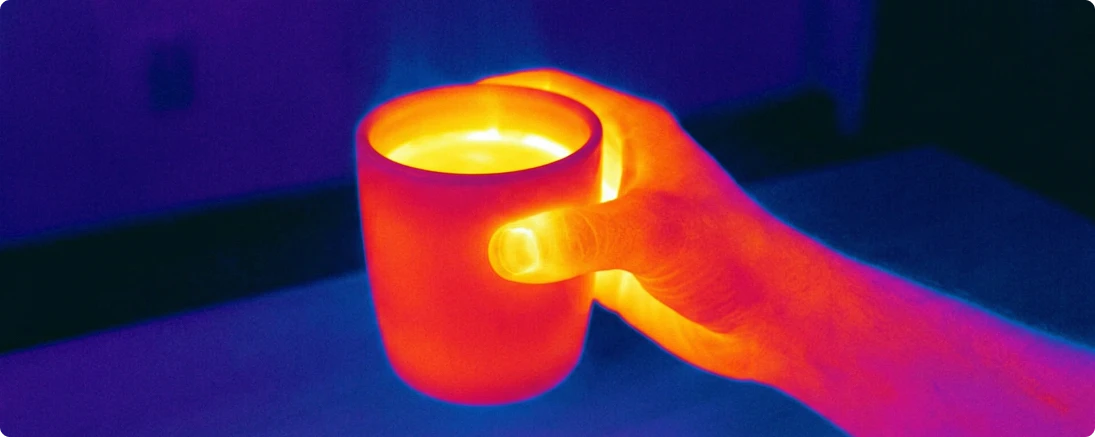

Как «видит» тепловизор: магия цветовых палитр
Многие думают, что тепловизор просто окрашивает предметы в разные цвета, но на самом деле он фиксирует интенсивность инфракрасного излучения. Специальный сенсор микроболометр – улавливает невидимые лучи и преобразует их в цифровую карту температур (термограмму).
Для удобства человеческого глаза электроника раскрашивает эту карту:
-
Самые горячие участки обычно подсвечиваются ярко-белым, желтым или красным цветами.
-
Холодные зоны отображаются синим, фиолетовым или черным.
-
Градиент цветов позволяет мгновенно заметить разницу температур даже в 0,1 градуса.

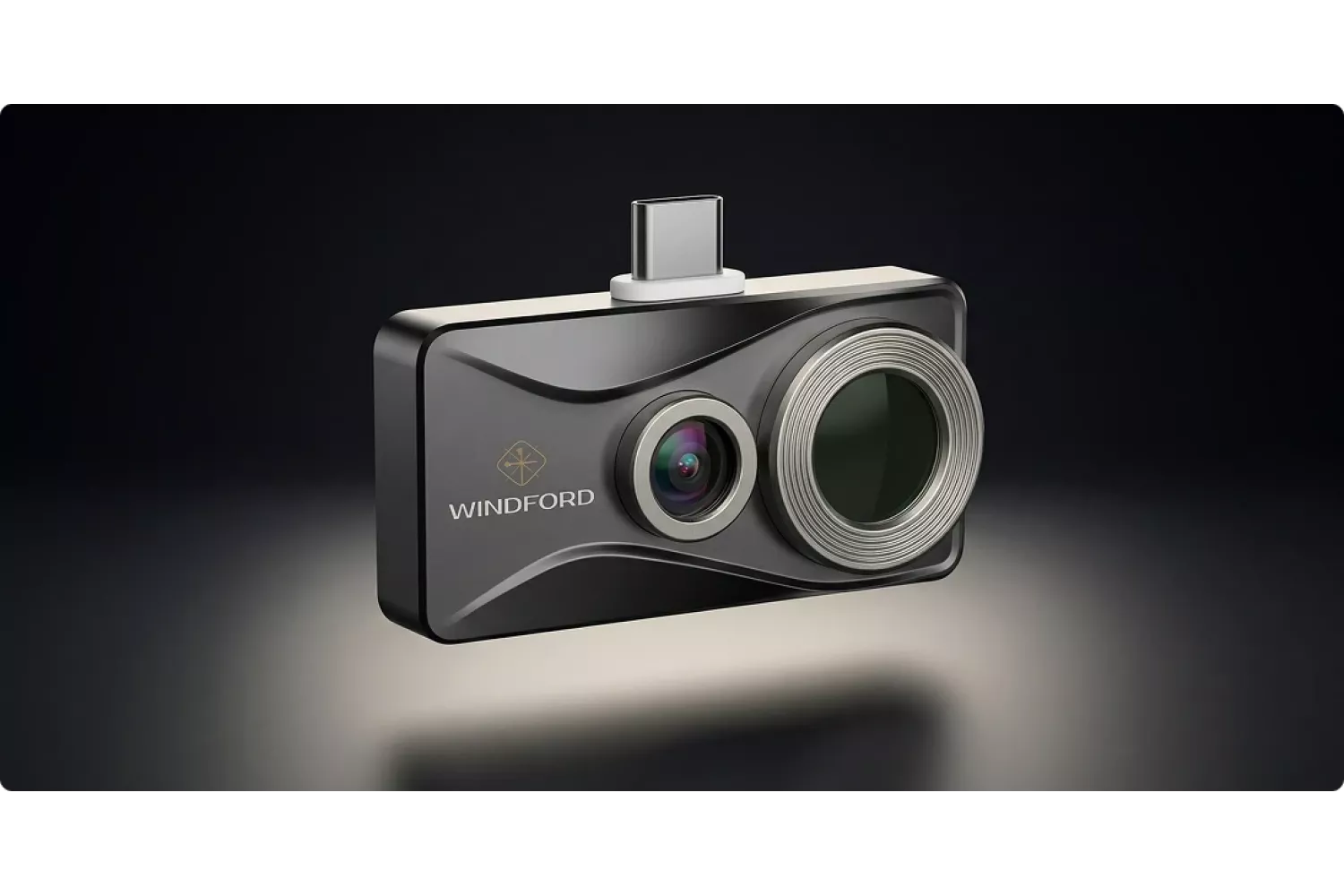

Современные устройства, такие как тепловизоры для смартфона Windford Zwerg 23 hybrid, умеют накладывать эту цветовую схему поверх реального контура объекта, делая картинку максимально понятной даже для непрофессионала.
Топ-10 вещей, которые выглядят иначе в тепловизоре
В инфракрасном спектре привычный мир преображается. Вот 10 примеров того, как тепловизор видит инфракрасное излучение и визуализирует скрытые физические процессы:

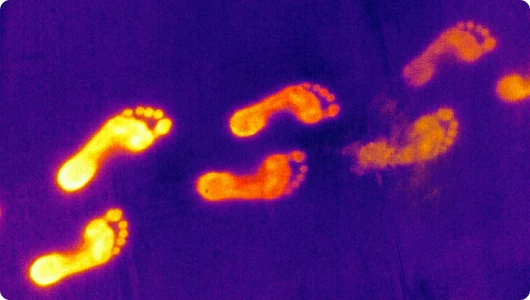

Следы на полу
Если вы пройдете босиком по ламинату или плитке, на поверхности останутся четкие тепловые отпечатки стоп. В зависимости от материала пола, этот «призрачный» след может быть виден еще несколько минут.
Остаточный нагрев выключателей и розеток
Даже если прибор выключен, место плохого контакта в розетке будет «светиться» в ИК-диапазоне. Тепловизор для обследования показывает зоны риска, где проводка начинает деградировать еще до появления запаха гари.

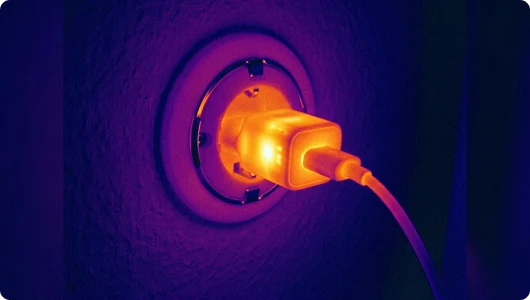

Перегрев зарядных устройств
Ваш блок питания может казаться исправным, но что видит тепловизор? Он покажет «скрытую жизнь» электроники. Аномальный нагрев внутренних компонентов – первый признак скорого выхода из строя или риска возгорания.

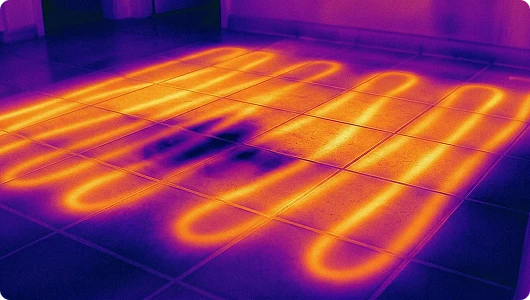

Скрытые в стенах трубы
Это настоящая магия «рентгеновского» зрения. Обследование тепловизором дома позволяет точно локализовать трубы теплого пола под слоем бетона или найти место протечки в стене без разрушения отделки.

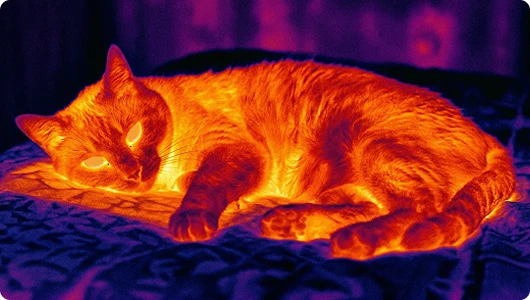

Домашние питомцы
Тепловая карта кошки или собаки – зрелище удивительное. Холодный нос (из-за испарения влаги) ярко контрастирует с горячими лапами и ушными раковинами, где кровоток наиболее активен.
Эффект зеркала
Полированные металлические поверхности работают в ИК-диапазоне как зеркала. Наводя тепловизор на блестящую дверцу холодильника, вы увидите не его температуру, а собственное тепловое отражение.

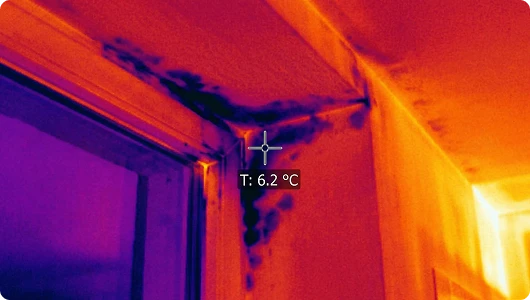

Холодные сквозняки
Невидимые дыры в изоляции окон или дверей выглядят в тепловизоре как ярко-синие холодные потоки, «втекающие» в теплую комнату. Лучший способ найти места теплопотерь – проверка окон тепловизором.

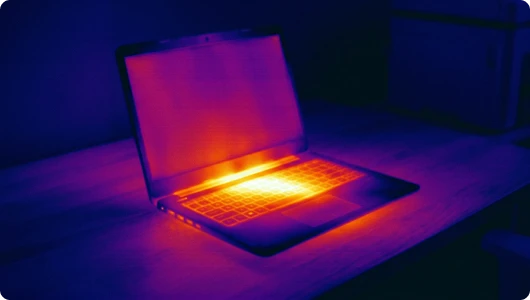

Нагрев системного блока или ноутбука
Обследование тепловизором наглядно показывает, справляется ли система охлаждения компьютера с нагрузкой. Вы сразу увидите забитые пылью радиаторы и зоны перегрева видеокарты или процессора.

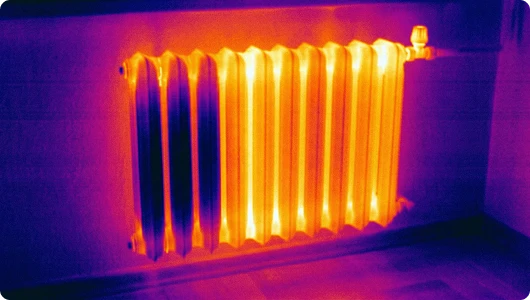

Качество работы радиаторов отопления
С помощью строительного тепловизора легко понять, есть ли в батарее воздушная пробка или засор. Секции, которые не греют, будут выглядеть темными на фоне ярко-желтых рабочих участков.

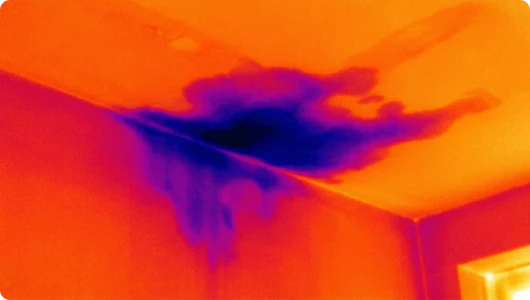

Уровень влажности и протечки крыши
Влажные участки стен или потолка остывают быстрее из-за испарения. Проверка тепловизором стен и крыши позволяет увидеть пятна сырости еще до того, как на обоях появится плесень или следы подтеков.
Главный секрет точности: почему предметы «обманывают» тепловизор

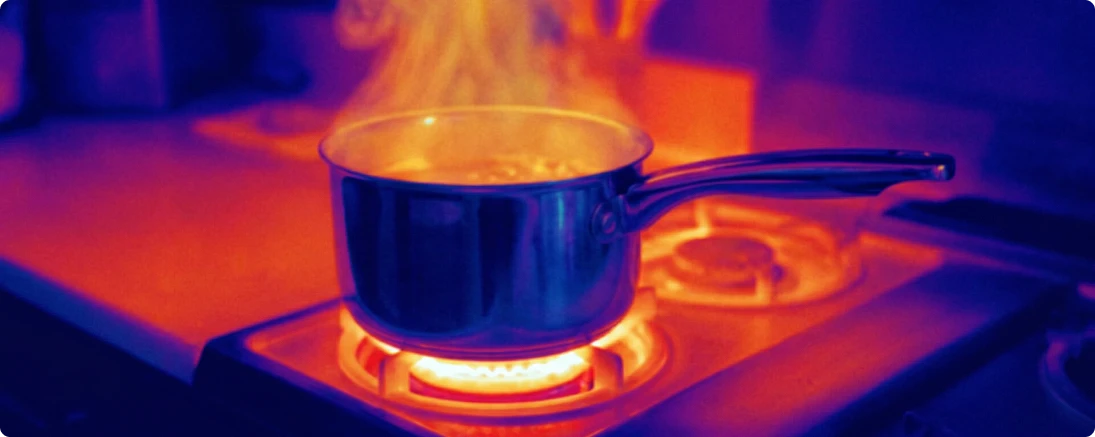

Иногда тепловизор показывает неверные данные. Почему алюминиевая кастрюля может казаться холодной, хотя в ней кипит вода? Все дело в коэффициенте излучения (эмиссии). Разные материалы по-разному отдают тепловую энергию.
Чтобы измерения были точными, необходимо корректировать настройки прибора в зависимости от того, на какой объект он направлен. Для этого используются справочные данные.
Таблица коэффициентов излучения материалов
Ниже приведены коэффициенты для наиболее популярных поверхностей
| Материал | Температура | Коэффициент излучения |
|---|---|---|
| Алюминий, сильно окисленный | 93°C | 0,2 |
| Алюминий, сильно полированный | 100°C | 0,09 |
| Алюминий, неокисленный | 25°C | 0,02 |
| Алюминий, неокисленный | 100°C | 0,03 |
| Алюминиевый прокат, светлый | 170°C | 0,04 |
| Латунь, оксидная | 200°C | 0,61 |
| Кирпич, мертель, штукатурка | 20°C | 0,93 |
| Кирпичная кладка | 40°C | 0,93 |
| Чугун, окисленный | 200°C | 0,64 |
| Хром | 40°C | 0,08 |
| Хром, полированный | 150°C | 0,06 |
| Глина, обожжённая | 70°C | 0,91 |
| Бетон | 25°C | 0,93 |
| Медь, оксидная | 130°C | 0,76 |
| Медь полированная | 40°C | 0,03 |
| Медь, катаная | 40°C | 0,64 |
| Медь, слегка потускневшая | 20°C | 0,04 |
| Пробка | 20°C | 0,70 |
| Хлопок | 20°C | 0,77 |
| Стекло | 90°C | 0,94 |
| Гранит | 20°C | 0,45 |
| Гипс | 20°C | 0,90 |
| Лёд, ровный | 0°C | 0,97 |
| Железо, обработанное наждаком | 20°C | 0,24 |
| Железо с литейной коркой | 100°C | 0,80 |
| Железо с прокатной плёнкой | 20°C | 0,77 |
| Свинец | 40°C | 0,43 |
| Свинец, серый окисленный | 40°C | 0,28 |
| Свинец, окисленный | 40°C | 0,43 |
| Мрамор, белый | 40°C | 0,95 |
| Масляная краска | 90°C | 0,92-0,96 |
| Краска, чёрная, матовая | 80°C | 0,97 |
| Краска, синяя на алюминиевой фольге | 40°C | 0,78 |
| Краска, белая | 90°C | 0,95 |
| Краска, жёлтая, 2 слоя на алюминиевой фольге | 40°C | 0,79 |
| Бумага | 20°C | 0,97 |
| Пластик: ПВП, ПЭ, ПП | 20°C | 0,94 |
| Фарфор | 20°C | 0,92 |
| Радиатор, чёрный, анодированный | 50°C | 0,98 |
| Резина, жёсткая | 23°C | 0,94 |
| Резина, мягкая, серая | 23°C | 0,89 |
| Песчаник | 40°C | 0,67 |
| Сталь, холоднокатанная | 93°C | 0,75-0,85 |
| Сталь, термообработанная | 200°C | 0,52 |
| Сталь, окисленная | 200°C | 0,79 |
| Трансформаторная краска | 70°C | 0,94 |
| Древесина | 70°C | 0,94 |
| Цинк, окисленный | 0,1 | |
| Саман | 20°C | 0,90 |
| Цемент | 0-200°C | 0,96 |
| Цемент красный | 1371°C | 0,67 |
| Цемент белый | 1371°C | 0,65 |
| Шифер | 20°C | 0,97 |
| Базальт | 20°C | 0,72 |
| Глина обожённая | 70°C | 0,91 |
| Каменная кладка | 38°C | 0,93 |
Совет: Как пользоваться таблицей? Если вы обследуете кирпичную стену, установите в настройках тепловизора коэффициент 0.93. Если же вы измеряете температуру стальной детали, коэффициент нужно снизить, иначе прибор покажет отраженное тепло окружающих предметов.

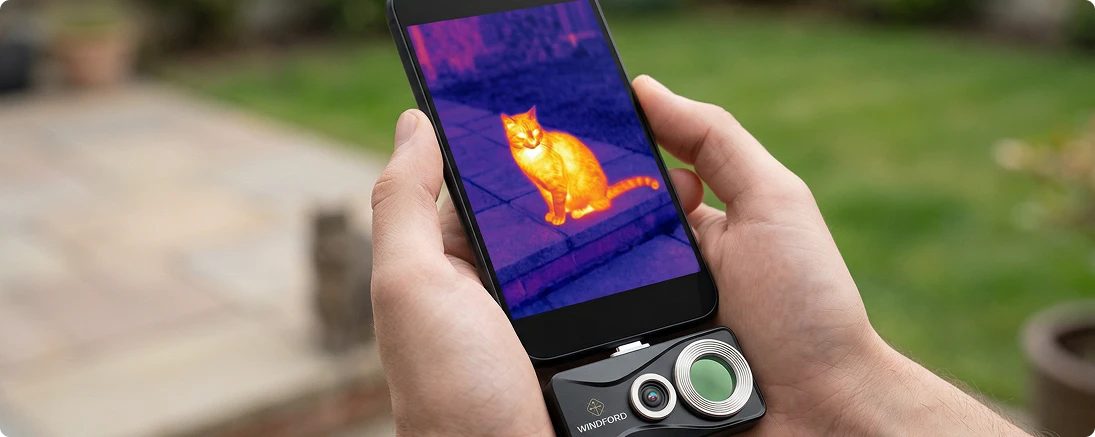

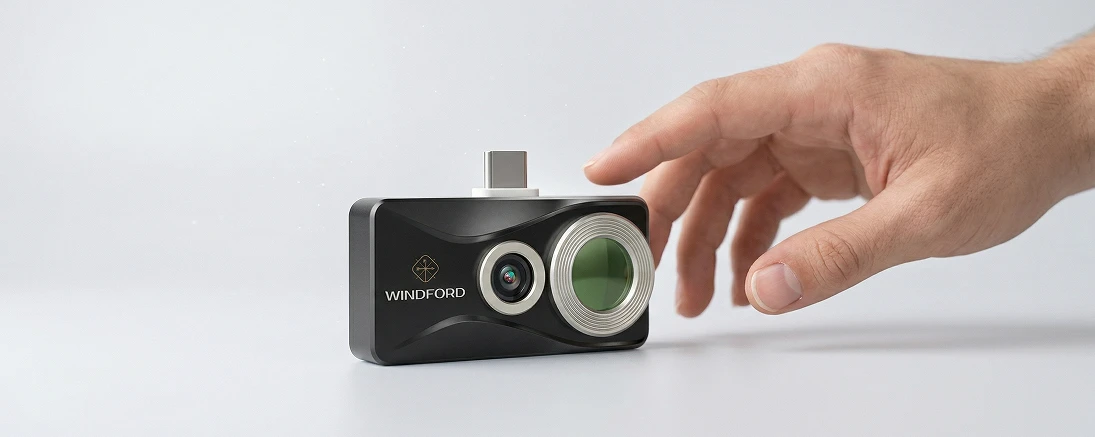

Профессиональный инструмент в формате смартфона
Современные технологии позволили уместить сложную оптику в компактный корпус. Сегодня для профессиональной диагностики и для того, чтобы понять, что видит тепловизор в невидимом для человека спектре, не нужно громоздкое оборудование – достаточно компактного тепловизора для смартфона, который будет всегда под рукой.
Прибор совмещает тепловое изображение с контурами реального мира. Это позволяет не просто видеть «пятно», а четко различать детали: надписи на электрощитах, стыки труб или границы строительных блоков. Компактность делает его гораздо удобнее стационарных камер для работы в труднодоступных местах.
Термография как стандарт современной диагностики и безопасности
Инфракрасная съемка давно перестала быть экзотикой, превратившись в обязательный этап технической проверки зданий и систем. Способность «видеть» физические процессы в реальном времени – от распределения хладагента в кондиционере до зон перегрева в электрощите – дает неоспоримое преимущество: возможность предотвратить аварию до её фактического проявления.
Сегодня технологии позволяют получать данные лабораторного уровня с помощью тепловизоров для смартфонов, которые буквально помещаются в кармане. Это открывает новые возможности для владельцев частных домов, мастеров и инженеров, делая профессиональную диагностику доступной в любой момент.
Вопросы и ответы
Нет, это распространенный миф. Тепловизор фиксирует только излучение с поверхности объектов. Бетонные стены, кирпич и даже обычное стекло блокируют ИК-лучи, поэтому увидеть то, что происходит за ними, невозможно. Однако прибор может показать прогрев стены, если к ней вплотную прислонится человек или за ней находится источник тепла (например, труба).
Причина в низком коэффициенте излучения полированных металлов. Они работают как зеркала, отражая тепло окружающих предметов и самого оператора. Для точных замеров на металле необходимо использовать матовую малярную ленту (наклеить на участок замера) или внести корректировки в настройки, используя таблицу коэффициентов излучения материалов.
Большинство современных тепловизоров проводят автоматическую калибровку (сопровождается характерным щелчком затвора) во время работы. Однако пользователю важно «калибровать» настройки под условия среды: выставлять коэффициент эмиссии и учитывать отраженную температуру фона для минимизации погрешности.
Нет. Обычное оконное стекло является практически непрозрачным для длинноволнового инфракрасного излучения. Наводя тепловизор на окно, вы увидите температуру самого стекла или свое тепловое отражение, но не то, что происходит на улице. Именно поэтому линзы профессиональных тепловизоров делают не из стекла, а из дорогостоящего германия.
Тепловизор фиксирует тепло, которое проходит сквозь ткань или нагревает ее. Плотная зимняя одежда полностью скрывает тепловое излучение тела, в то время как тонкая синтетика может «просвечивать» тепловой силуэт. Однако важно понимать, что это не рентген, и детализированную картинку под одеждой получить невозможно.
Да. В отличие от приборов ночного видения (ПНВ), которым нужно хотя бы минимальное освещение или ИК-подсветка, тепловизор вообще не зависит от света. Он видит собственное излучение объектов. Для него нет разницы между ярким солнечным днем и безлунной ночью – картинка будет одинаково информативной.
Напрямую грибок прибор не видит, но он идеально находит условия для его появления. Плесень растет там, где есть влага и «мостики холода». Эти зоны на экране всегда будут выглядеть темными пятнами. Если вы видите холодный угол в теплой комнате – это потенциальный очаг размножения грибка, даже если внешне стена кажется сухой.
